一、废钢铸造三大核心问题深度解析
1. 皮下针孔缺陷（Pinhole Porosity）
- 典型特征：
  - 直径0.5-2mm的球形孔洞
  - 多分布在铸件上表面5mm范围内

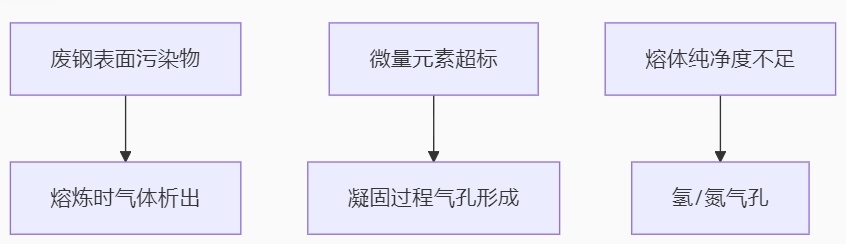

- 成因机理：

- 关键数据：
  - 氢含量＞3ppm时缺陷率激增
  - 氮含量＞120ppm导致气孔率上升80%
2. 加工硬化问题
- 硬度异常表现：
  | 材料类型   | 正常硬度(HB) | 异常硬度(HB) |
  |--------------|-------------------|------------------|
  | HT250      | 180-220         | 230-260         |
  | QT450      | 160-210         | 240-290         |
- 根本原因：
  - 残余合金元素（Cr、Mo、V）超标
  - 非平衡凝固组织
3. 批次稳定性差异
- 生产实测数据：
  | 批次 | 抗拉强度(MPa) | 硬度(HB) | 缩松等级 |
  |-------|--------------------|-------------|------------|
  | 1     | 245±15           | 195±10   | 2级        |
  | 2     | 215±25           | 225±18   | 3-4级     |
二、系统性解决方案
1. 熔炼工艺优化方案
- 废钢预处理流程：
  磁选除杂 → 抛丸清理 → 预热脱脂(300℃×2h) → 破碎分级
- 熔炼控制要点：
  - 过热温度：1520-1550℃保持15min
  - 双联熔炼工艺：电弧炉+感应炉精炼
  - 在线除气系统（Ar气旋转除气）
2. 成分精准调控技术
- 微量元素控制标准：
  | 元素 | 临界值(ppm) | 控制措施 |
  |-------|-----------------|-------------|
  | Pb    | ＜50            | 废钢分选 |
  | Sn    | ＜100          | 合金中和 |
  | Cr    | ＜300          | 稀释工艺  |
- 新型孕育技术：
  - 复合孕育剂（75SiFe+0.3%Sr+0.5%Ba）
  - 瞬时孕育量0.12-0.15%
3. 稳定性提升方案
- 废钢配比模型：
  优质废钢(70%) + 铸造生铁(20%) + 回炉料(10%)
- 智能控制系统：
  - 光谱在线分析（5min/次）
  - 热分析曲线监控
  - 大数据质量追溯
三、创新工艺应用案例
案例1：某汽车零部件企业
- 实施措施：
  - 引入废钢表面激光清洁技术
  - 采用真空熔炼脱气
- 改善效果：
  - 针孔缺陷率从12%降至0.8%
  - 每吨成本降低￥600
案例2：某液压阀体铸造厂
- 技术突破：
  - 开发Cr-Mo中和剂
  - 应用电磁搅拌技术
- 成果数据：
  | 指标           | 改进前   | 改进后  |
  |----------------|-----------|------------|
  | 硬度波动     | ±25HB  | ±8HB    |
  | 强度一致性  | 78%     | 95%     |
行业前沿：最新开发的废钢AI分选系统，通过LIBS激光诱导击穿光谱技术，可实现每秒200件废钢的精准分类，微量元素识别精度达ppm级。
实施建议：
1. 建立废钢溯源档案
2. 每批次进行OES全元素分析
3. 定期校准熔炼设备
4. 建议采用模块化工艺设计
通过系统化解决方案，某龙头企业已实现废钢比例提升至85%，高端铸件占比从15%提高到40%。数据显示，优化后的废钢铸造工艺可使碳排放降低35%，具有显著的经济和环境效益。

无锡瑞成机械制造有限公司从事设计制造壳型铸造生产线、铁模覆砂生产线、金属型铸造线、冷芯盒射芯机、热芯盒制芯机及模具的设计与制造的专业公司。可为用户提供设备选型，新产品开发，工艺试制，制芯车间工艺布置等专业服务。

来源声明：以上内容部分(包含图片、文字)来源于网络，如有侵权，请及时与本站联系（18915280908）。

如没特殊注明，文章均为瑞成机械原创
